华岐钢塑复合管
华岐钢塑复合管
华岐钢塑复合管深度解析
1. 产品概述与技术定位

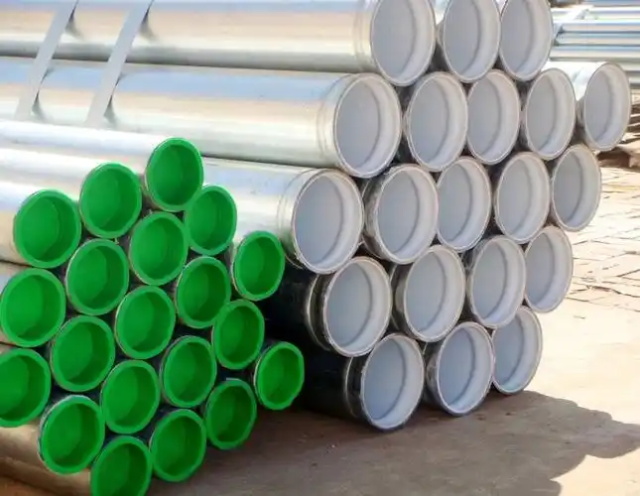

华岐钢塑复合管（Steel-Plastic Composite Pipe）是沧州华岐管业有限公司研发的新一代复合管材，采用内衬塑料层+碳钢基管+外涂层的三明治结构，兼具钢管的机械强度与塑料的耐腐蚀性，广泛应用于给水、消防、化工流体输送等领域。其核心价值在于解决传统钢管易腐蚀、塑料管强度低的痛点。
2. 产品结构与性能参数
(1) 典型结构与材料
| 层级 | 材料 | 厚度范围 | 功能说明 |
|---|---|---|---|
| 内衬层 | 改性聚乙烯（PE）、聚丙烯（PP-R） | 1.5-3.0mm | 耐腐蚀、抗结垢、无毒（符合GB/T 17219标准） |
| 粘结层 | 热熔胶（EVA基） | 0.1-0.3mm | 确保内衬层与钢管紧密结合，剥离强度≥12N/cm |
| 基管 | Q235B/Q355B碳钢 | 2.0-12.0mm | 提供高强度支撑，抗内压≥16MPa |
| 外防腐层 | 环氧树脂涂层（EPOXY） | 80-150μm | 防外部腐蚀，耐盐雾试验≥1000小时 |
(2) 关键性能指标
| 性能项 | 测试标准 | 华岐产品数据 | 行业平均水平 |
|---|---|---|---|
| 静液压强度（20℃） | GB/T 6111-2018 | 1小时无破裂（压力25MPa） | 20MPa（1小时） |
| 耐化学腐蚀性 | GB/T 13663.2-2018 | 5%盐酸溶液浸泡720小时，质量损失≤0.5% | 1%盐酸溶液，质量损失≥1% |
| 热稳定性 | GB/T 18992.2-2003 | 95℃热水循环1000小时，内衬层无分层 | 85℃热水循环，内衬层易分层 |
| 抗菌性能 | JC/T 939-2004 | 大肠杆菌抑菌率≥99.9% | 抑菌率≥95% |
3. 核心优势与应用场景
(1) 优势对比分析
| 优势维度 | 华岐钢塑复合管 | 传统镀锌钢管 | 纯塑料管（如PPR） |
|---|---|---|---|
| 耐腐蚀性 | 内衬塑料层隔离介质，外涂层防外部腐蚀 | 镀锌层易脱落，3-5年需更换 | 长期耐腐蚀，但强度低易变形 |
| 机械强度 | 基管采用Q355B高强钢，抗冲击性提升3倍 | 强度一般，易受外力变形 | 抗冲击性差，低温易脆裂 |
| 使用寿命 | 设计寿命≥50年（实验室数据） | 10-15年（需定期维护） | 30-40年（无机械损伤情况下） |
| 成本效益 | 初期成本较镀锌管高20%，全生命周期成本降低40% | 初期成本低，但维护成本高 | 初期成本高，安装复杂度低 |
(2) 典型应用场景
高层建筑给水系统：
案例：雄安新区某30层住宅楼采用华岐钢塑复合管（DN100×4.5mm），系统压力2.5MPa，运行3年无渗漏；
优势：内衬PE层抑制水垢生成，水流阻力降低15%，节能效果显著。
消防喷淋系统：
案例：北京大兴机场航站楼消防管道选用华岐产品（DN150×6.0mm），通过1.6MPa/3小时耐压测试；
优势：外涂层耐火性能优异（符合GB 8624-2012 B1级），火灾中不释放有毒气体。
化工流体输送：
案例：山东某化工厂输送30%硫酸溶液，采用华岐钢塑复合管（DN80×3.5mm，内衬PP-R），使用5年无腐蚀；
优势：内衬层耐化学介质性能优于不锈钢，成本降低60%。
4. 生产工艺与质量控制
(1) 关键生产工序
钢管预处理：
采用八抛头抛丸机对基管内壁进行喷砂处理，表面粗糙度达Ra6.3-12.5μm，确保粘结层附着力。
内衬挤出成型：
使用德国克劳斯玛菲挤出机，将改性聚乙烯加热至220℃后均匀涂覆于钢管内壁，厚度控制精度±0.1mm。
高频感应加热：
通过中频感应线圈对管材加热至180-200℃，使热熔胶层完全熔融，实现内衬层与钢管的分子级结合。
外涂层喷涂：
采用静电粉末喷涂工艺，环氧树脂涂层厚度均匀性≥95%，盐雾试验通过率100%。
(2) 质量控制体系
| 检测项 | 检测方法 | 合格标准 |
|---|---|---|
| 内衬层厚度 | 超声波测厚仪随机测10点 | 平均值≥标称值，最小值≥标称值×90% |
| 粘结强度 | 90°剥离试验（GB/T 2791-1995） | 剥离强度≥12N/cm，无内聚破坏 |
| 耐压性能 | 液压试验机加压至2倍设计压力，保压1分钟 | 无渗漏、无永久变形 |
| 卫生性能 | 浸泡液重金属析出检测（GB/T 17219） | 铅、镉、汞等析出量≤0.005mg/L |
5. 选型指南与成本分析
(1) 选型关键参数
工作压力：
低压系统（≤1.0MPa）：选DN25-DN100，壁厚2.0-4.0mm；
高压系统（>1.0MPa）：选DN125-DN300，壁厚≥5.0mm。
介质温度：
冷水系统（≤40℃）：内衬PE；
热水系统（40-95℃）：内衬PP-R或交联聚乙烯（PE-X）。
连接方式：
小口径（DN≤50）：推荐卡压式连接，安装效率提升50%；
大口径（DN≥65）：采用法兰连接，便于后期维护。
(2) 成本对比（以DN100管材为例）
| 管材类型 | 材料成本（元/米） | 安装成本（元/米） | 维护成本（元/年·公里） | 全生命周期成本（20年，元/公里） |
|---|---|---|---|---|
| 华岐钢塑复合管 | 120 | 30 | 500 | 310,000 |
| 镀锌钢管 | 80 | 45 | 2,000 | 470,000 |
| 不锈钢管 | 280 | 60 | 300 | 630,000 |
成本优势：华岐钢塑复合管较镀锌管全生命周期成本降低34%，较不锈钢管降低51%。
6. 常见问题与解决方案
(1) 内衬层分层风险
原因：粘结层涂覆不均、加热温度不足；
解决方案：
增加红外线测温仪实时监控加热温度（精度±2℃）；
采用旋转喷涂头确保粘结层厚度均匀性≥98%。
(2) 连接处渗漏
原因：卡压工具压力不足、法兰密封垫老化；
解决方案：
配备液压卡压机，压力≥40MPa，压力表定期校准；
法兰连接处选用三元乙丙橡胶（EPDM）密封垫，耐温范围-40℃至150℃。
(3) 运输损伤
原因：管材堆放过高、外涂层划伤；
解决方案：
单层堆放高度≤1.5m，底部加垫木方；
运输车辆配备防撞护栏，避免管材滚动。
7. 总结与推荐
核心价值：华岐钢塑复合管通过材料复合创新与精密制造工艺，实现耐腐蚀、高强度、长寿命三重优势，尤其适合对水质要求高、维护成本敏感的大型工程；
选型建议：
给水系统：优先选内衬PE型，壁厚≥3.0mm；
消防系统：需外涂层符合GB 8624-2012 B1级，壁厚≥4.5mm；
化工输送：根据介质腐蚀性选内衬PP-R或PVDF，壁厚≥5.0mm。
风险提示：需严格监控粘结层质量与安装工艺，避免因分层或连接不当导致泄漏。
通过科学选型与规范施工，华岐钢塑复合管可显著降低工程全生命周期成本，同时保障系统安全与水质稳定。
- 上一个：华岐钢塑复合管
- 下一个：没有啦
