华岐螺旋钢管深度解析
1. 华岐螺旋钢管基础信息

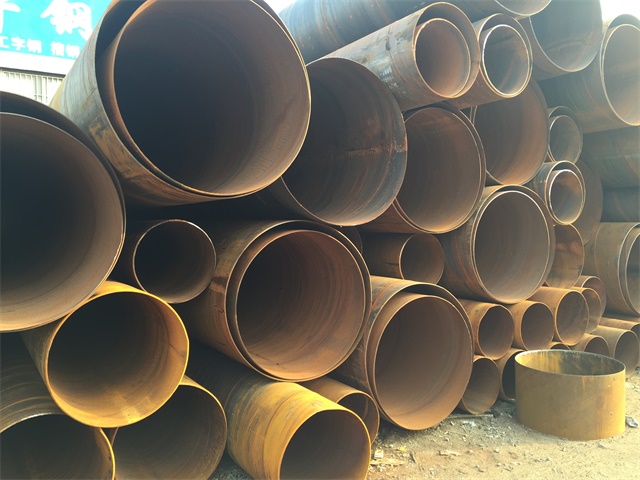

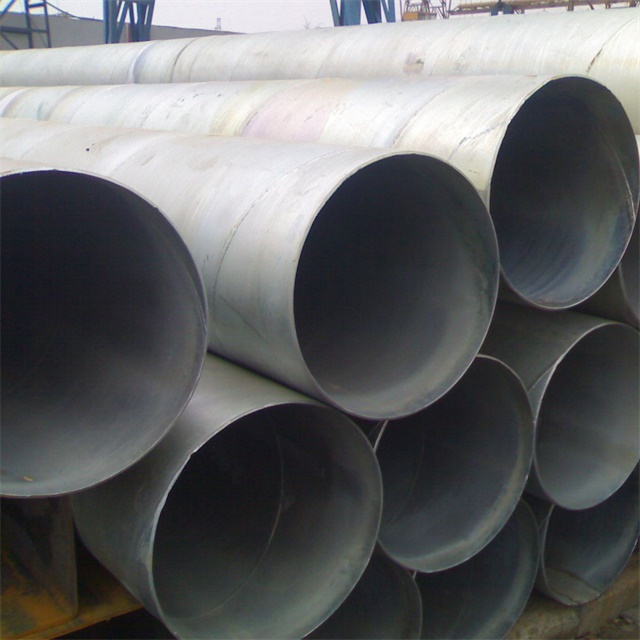

华岐螺旋钢管（又称螺旋缝埋弧焊钢管）是沧州华岐管业有限公司的核心产品，采用双面埋弧焊工艺生产，广泛应用于长输管线、市政工程、桥梁桩基及大型结构支撑领域。其核心优势在于高强度、大口径、低成本，尤其适合地质条件复杂或长距离输送场景。
(1) 规格参数表（GB/T 9711-2017标准）
| 公称直径（DN） | 外径范围（mm） | 壁厚范围（mm） | 常用钢级 | 最大长度（m） | 典型应用场景 |
|---|---|---|---|---|---|
| DN400（16″） | 406.4-426 | 6.0-12.7 | Q235B、L245 | 12 | 市政给排水、农业灌溉 |
| DN600（24″） | 610 | 7.1-16.0 | Q355B、L360 | 12.5 | 石油天然气输送、跨河管线 |
| DN800（32″） | 813 | 8.0-20.6 | X52、X60 | 13 | 大型桥梁桩基、深基坑支护 |
| DN1200（48″） | 1219 | 10.0-25.4 | X65、X70 | 14 | 西气东输、南水北调主干线 |
钢级说明：
Q235B/Q355B：国内标准碳钢，屈服强度235/355MPa，适用于低压场景；
L245/L360/X52-X70：API 5L标准管线钢，数字代表最小屈服强度（如X52为52ksi≈358MPa），适用于高压、长输管线。
(2) 生产工艺特点
成型方式：热轧钢带经螺旋卷板机弯曲成管，焊缝呈螺旋状（角度通常为50°-75°）；
焊接技术：
内焊+外焊双面埋弧焊，焊缝熔深≥60%壁厚；
在线超声波探伤（UT）检测焊缝质量，缺陷检出率≥99%；
防腐处理：
3PE防腐层（厚度≥2.5mm）：环氧粉末底层+胶粘剂中间层+聚乙烯外层，耐腐蚀寿命≥30年；
FBE单层熔结环氧（厚度≥400μm）：适用于高温环境（≤110℃）。
3. 性能优势与行业应用
(1) 性能优势
| 优势项 | 技术说明 | 量化指标 |
|---|---|---|
| 高强度 | 螺旋焊缝承受轴向拉力能力较直缝管高15%-20% | 相同直径下，可减薄壁厚10%而不降低承载力 |
| 大口径低成本 | 单卷钢带可生产12m长钢管，减少接头数量 | DN1200钢管成本较直缝管低20%-30% |
| 适应复杂地质 | 螺旋焊缝可分散应力集中，抗地质沉降能力强 | 允许轴向变形量≥15mm/m（直缝管≤8mm/m） |
(2) 典型应用场景
长输管线工程：
案例：西气东输三线（中卫-贵阳段）采用华岐X70级螺旋钢管（DN1219×22mm），输送压力12MPa，年输气量300亿m³；
优势：单根钢管长度12m，减少现场焊接接头60%，工期缩短40%。
桥梁桩基工程：
案例：港珠澳大桥非通航孔桥桩基采用华岐Q355B螺旋钢管（DN800×16mm），入土深度85m，单桩承载力2.8万吨；
优势：螺旋焊缝增强桩身抗弯性能，抗疲劳寿命≥200万次。
市政给排水：
案例：雄安新区启动区综合管廊采用华岐3PE防腐螺旋钢管（DN600×10mm），设计寿命50年；
优势：3PE防腐层耐化学腐蚀，阴极保护电流密度≤0.1μA/cm²。
4. 质量控制与验收标准
(1) 关键检测项目
| 检测项 | 检测方法 | 合格标准 |
|---|---|---|
| 焊缝质量 | 100%超声波探伤（UT）+ 20%射线探伤（RT） | 无裂纹、未熔合、气孔等缺陷 |
| 静水压试验 | 轴向加压至1.5倍设计压力，保压5分钟 | 无渗漏、无永久变形 |
| 防腐层厚度 | 磁性测厚仪随机测5点 | 3PE层≥2.5mm，FBE层≥400μm |
| 弯曲试验 | 按GB/T 244标准，弯曲180° | 焊缝无开裂，防腐层无脱落 |
(2) 验收文件要求
质量证明书：包含钢级、规格、焊缝检测报告、防腐层检测数据；
第三方检测报告：需由CMA/CNAS认证机构出具，涵盖化学成分、力学性能、无损检测结果；
追溯码：每根钢管喷涂唯一二维码，可查询生产批次、检测数据、物流信息。
5. 选型指南与成本分析
(1) 选型关键参数
工作压力：
低压（≤4MPa）：选Q235B/L245钢级，壁厚≥6mm；
高压（>4MPa）：选X52-X70钢级，壁厚≥10mm。
输送介质：
淡水/污水：3PE防腐层；
含硫原油：需添加抗H₂S腐蚀涂层（如环氧煤沥青）。
地质条件：
软土地基：选高钢级（Q355B/X60）以减少沉降；
岩石地层：需增加壁厚（如DN800管壁厚≥18mm）。
(2) 成本对比（以DN800×12mm为例）
| 管材类型 | 材料成本（元/吨） | 加工费（元/吨） | 防腐费（元/m²） | 综合单价（元/米） | 优势场景 |
|---|---|---|---|---|---|
| 华岐螺旋钢管 | 4,200 | 1,800 | 65 | 1,250 | 长输管线、大口径工程 |
| 直缝埋弧焊管 | 4,500 | 2,200 | 70 | 1,500 | 小口径、高精度需求 |
| 无缝钢管 | 5,800 | - | 80 | 2,100 | 高压、高温工况 |
成本优势：华岐螺旋钢管较直缝管低16.7%，较无缝管低40.5%，适合大规模工程。
6. 常见问题与解决方案
(1) 焊缝开裂风险
原因：焊接电流不稳定、钢带边缘未对齐；
解决方案：
采用林肯DC-1000埋弧焊机，电流波动≤±2%；
增加钢带铣边工序，边缘平行度≤0.5mm。
(2) 防腐层脱落
原因：钢管表面除锈不彻底（Sa2.5级未达标）、涂装环境湿度＞85%；
解决方案：
使用八抛头抛丸机，表面粗糙度达40-75μm；
防腐车间配备除湿机，控制湿度≤75%。
(3) 运输变形
原因：单根钢管长度超12m，吊装点间距不合理；
解决方案：
采用框架式集装箱运输，钢管间加垫木方；
吊装时使用尼龙吊带，避免划伤防腐层。
7. 总结与推荐
核心优势：华岐螺旋钢管通过双面埋弧焊+3PE防腐工艺，实现高强度、低成本、长寿命，尤其适合大口径、长距离、复杂地质工程；
选型建议：
长输管线：优先选X60/X70钢级，壁厚≥14mm；
市政工程：可选Q235B+3PE防腐，降低成本；
桥梁桩基：需Q355B钢级，壁厚≥16mm，并做桩端扩孔处理。
风险提示：需严格监控焊接质量与防腐层施工，避免因工艺缺陷导致泄漏或结构失效。
通过科学选型与规范施工，华岐螺旋钢管可显著降低工程全生命周期成本，同时保障安全可靠性。
